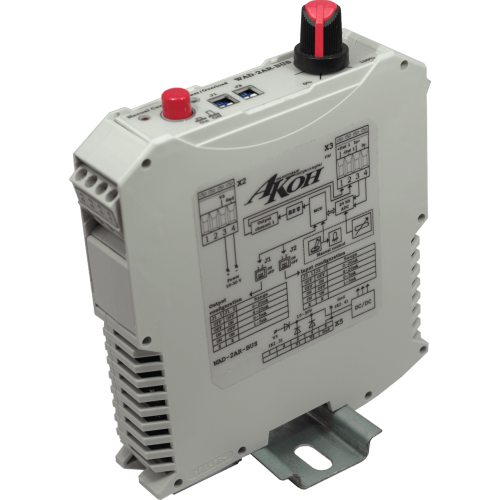

Модуль гальванической развязки WAD-2AR-BUS

Модуль гальванической развязки WAD-2AR-BUS

Модуль гальванической развязки позволяет точно и безопасно передавать аналоговые сигналы между оборудованием, полностью исключая взаимное влияние цепей. Незаменим в системах автоматизации, где важно исключить паразитные наводки и обеспечить точные измерения. Решает проблемы с ложными сигналами, вызванными разностью потенциалов между приборами. Благодаря поканальной развязке оборудование защищено от повреждений при перепадах напряжения. Высокая точность преобразования гарантирует достоверные результаты. Поддержка различных входных диапазонов облегчает интеграцию в готовые системы. Устройство снижает вероятность выхода оборудования из строя и экономит средства на ремонте.

Модуль гальванической развязки: характеристики WAD-2AR-BUS

Модуль гальванической развязки разработан для длительной эксплуатации в сложных условиях. Не требует сложной настройки. Обеспечивает быстрое и надежное разделение каналов. Использование модуля улучшает точность всего измерительного комплекса. Высокое входное сопротивление минимизирует влияние на источник сигнала.

Характеристики:

• количество входных каналов — 1;

• количество выходных каналов — 2;

• поддержка сигналов — напряжение, ток, термопары, сопротивление, термометры сопротивлений;

• диапазоны входных сигналов — от 0–15 мВ до 0–600 В, от 0–1 мА до 0–10 А, от 0–15 Ом до 0–2 кОм;

• выходные сигналы — 0–10 В или 4–20 мА;

• гальваническая развязка — 1,5 кВ между каналами (по требованию до 2,5 кВ);

• точность преобразования — от 0,05 % до 0,2 % в зависимости от сигнала;

• корпус — phoenix contact, Германия;

• клеммы — винтовые, сечение провода 0,2–2,5 мм²;

• питание — постоянное напряжение от 10 до 30 В;

• потребляемая мощность — до 1,75 Вт;

• габариты — 102,5×93,1×7,2 мм;

• масса — 65 г.

Вы можете взять на тест или купить модуль гальванической развязки на сайте «АКОН».
